Permis de construire : les plans PCMI1 à PCMI8 à fournir pour un dossier complet

13 août 2026 Marine Durand 9 min de lecture

Pour obtenir un permis de construire, les plans ne servent pas seulement à montrer le projet. Ils permettent au service urbanisme de vérifier l’implantation, le volume, l’aspect extérieur, l’accès au terrain et la conformité aux règles du PLU. Un plan absent, mal coté ou incohérent avec une autre pièce peut entraîner une demande de complément et retarder l’instruction.

Dans un dossier de maison individuelle, les pièces graphiques sont généralement identifiées par les codes PCMI. Les plus courantes vont de PCMI1 à PCMI8, auxquelles peuvent s’ajouter des documents spécifiques selon la localisation du terrain, la nature des travaux ou la présence d’une démolition.

Table des matières

Les plans attendus dans un dossier de permis de construire

Un dossier de demande de permis de construire ne repose pas sur un seul dessin. Il rassemble plusieurs vues complémentaires : localisation du terrain, implantation sur la parcelle, coupe du terrain, façades, insertion dans l’environnement et photographies. Chaque document répond à une question précise de l’administration et aide à vérifier la cohérence du projet.

Pièce	Nom du document	Rôle principal	À surveiller
PCMI1	Plan de situation	Localiser le terrain dans la commune	Échelle lisible, voies, repères cadastraux
PCMI2	Plan de masse	Montrer l’implantation du projet sur la parcelle	Limites, distances, réseaux, accès, plantations
PCMI3	Plan de coupe	Expliquer le profil du terrain avant et après travaux	Niveau du terrain naturel, hauteur, terrassements
PCMI4	Notice descriptive	Décrire le terrain et le parti architectural	Matériaux, couleurs, traitement des abords
PCMI5	Plan de façades et toitures	Présenter l’aspect extérieur de la construction	Ouvertures, hauteurs, toiture, matériaux
PCMI6	Document d’insertion	Visualiser le projet dans son environnement	Proportions crédibles, point de vue cohérent
PCMI7 et PCMI8	Photographies	Montrer l’environnement proche et lointain	Angle de prise de vue, repérage du terrain

Le formulaire associé est le CERFA 13406*08 pour une maison individuelle et ses annexes. Les plans sont encadrés notamment par les articles R*431-7, R*431-9, R*431-10 a et R*431-10 b du Code de l’urbanisme. En pratique, la mairie ne vérifie pas seulement la présence des pièces : elle contrôle aussi leur cohérence entre elles.

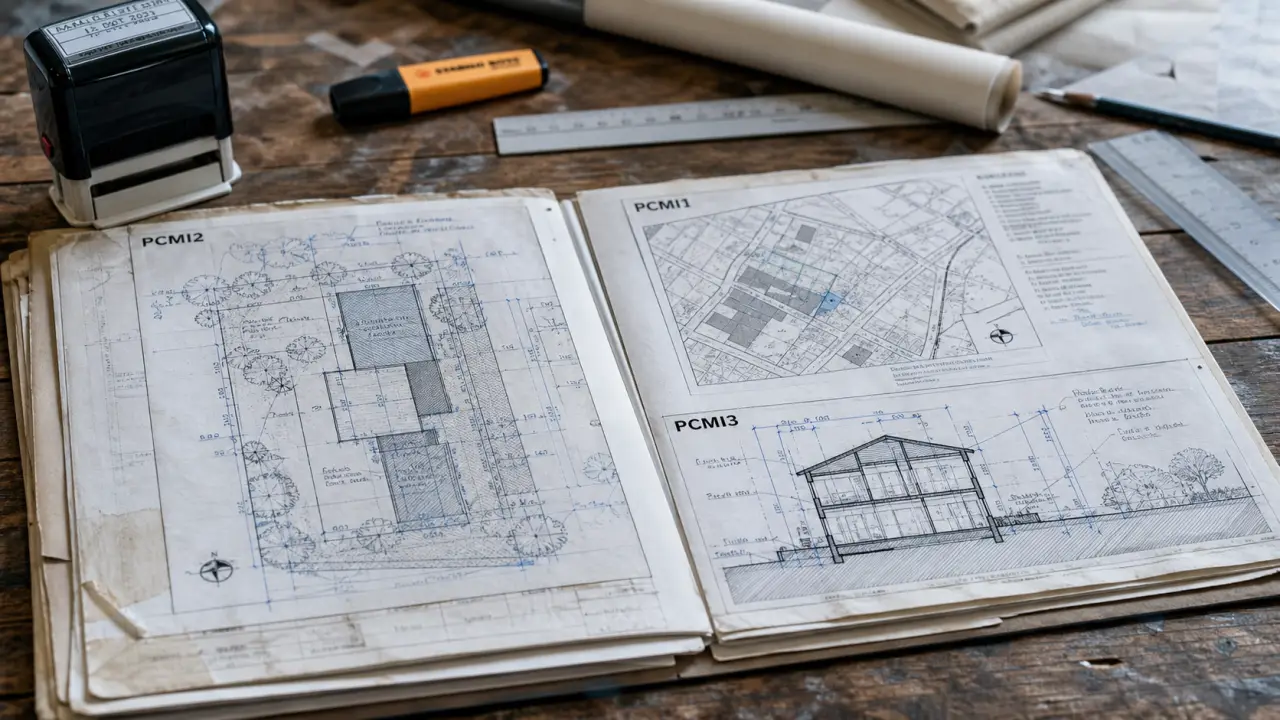

PCMI1, PCMI2 et PCMI3 : les plans qui prouvent où et comment le projet s’implante

Le plan de situation PCMI1 : placer le terrain dans son contexte urbain

Le plan de situation sert à localiser précisément le terrain dans la commune. Il permet au service instructeur d’identifier la zone du PLU applicable, les servitudes éventuelles, les accès existants et la position du projet par rapport aux voies publiques. Il peut être établi à une échelle du 5 000ème ou du 25 000ème selon le niveau de détail nécessaire.

Guide complet pour votre demande de permis de construire · Accédez aux formulaires officiels et à la liste des documents nécessaires pour constituer votre dossier de permis de construire en toute sérénité.

Un bon PCMI1 indique clairement l’emplacement du terrain, les rues voisines, les points de repère et, si possible, la référence cadastrale. L’erreur fréquente consiste à fournir une carte trop large ou trop floue. Le terrain est visible, mais le service urbanisme ne peut pas l’exploiter rapidement ni vérifier sans doute le bon périmètre.

Le plan de masse PCMI2 : la pièce centrale du permis

Le plan de masse montre le projet vu du dessus. Il indique les limites séparatives, l’implantation de la construction, les distances par rapport aux limites du terrain, les accès, les aires de stationnement, les réseaux, les plantations conservées ou supprimées, ainsi que les constructions existantes. Selon le projet, il peut être réalisé à l’échelle du 100ème ou du 500ème.

C’est souvent sur ce plan que les incohérences apparaissent : une terrasse oubliée, une piscine non représentée, un accès qui ne correspond pas à la notice, une distance non cotée, ou une emprise au sol différente de celle déclarée dans le formulaire. Pour éviter cela, il faut distinguer clairement l’existant et le projeté, par exemple avec des tracés, des légendes ou des hachures faciles à lire.

Le plan de coupe PCMI3 : comprendre le terrain avant et après travaux

Le plan de coupe représente le terrain et la construction comme si l’on tranchait la parcelle verticalement. Il fait apparaître le profil du terrain naturel, le terrain après travaux, les niveaux, les hauteurs et les éventuels déblais ou remblais. Il est particulièrement important sur un terrain en pente, mais reste utile même sur une parcelle apparemment plate.

Le service instructeur s’en sert pour apprécier l’impact réel du projet : hauteur au faîtage, adaptation au relief, modification des sols, soutènements éventuels. Une coupe à l’échelle du 50ème ou du 100ème est souvent plus lisible, à condition que les cotes soient cohérentes avec le plan de masse et les façades.

Façades, toiture et insertion : montrer ce que le voisinage verra vraiment

Le plan de façades et toitures PCMI5

Le PCMI5 présente chaque façade du bâtiment ainsi que la toiture. Il doit faire apparaître les ouvertures, les menuiseries, les matériaux, les couleurs, les pentes de toit, les cheminées, les panneaux éventuels et les modifications prévues en cas d’extension ou de surélévation. Ce plan permet d’évaluer l’aspect extérieur du projet au regard des règles locales.

Dans une commune où le PLU impose une teinte d’enduit, un type de tuile ou une pente minimale, cette pièce devient déterminante. Elle doit donc être suffisamment détaillée sans devenir un dessin décoratif. L’objectif reste administratif : comprendre les volumes, les proportions et les finitions visibles.

La notice PCMI4 et le document d’insertion PCMI6

La notice descriptive complète les plans en expliquant le terrain, les constructions voisines, les matériaux choisis, les couleurs, le traitement des clôtures, des accès et des espaces libres. Elle donne du sens aux dessins. Le document d’insertion, lui, montre le projet dans son environnement, souvent sous forme de photomontage ou de perspective.

Ces pièces sont décisives lorsqu’un projet modifie fortement la perception d’une rue, d’un jardin ou d’un quartier. Elles aident l’administration à se projeter : la construction s’intègre-t-elle correctement, respecte-t-elle le caractère des lieux, crée-t-elle une rupture excessive ? En secteur protégé, l’avis de l’Architecte des Bâtiments de France peut renforcer cette exigence de précision.

Un dossier fonctionne comme un rouage : chaque pièce entraîne la suivante. Si le plan de masse indique une terrasse au sud, la façade sud doit la laisser comprendre, la coupe doit confirmer son niveau, la notice doit expliquer son traitement et l’insertion doit montrer son impact visuel. Penser les plans comme un mécanisme synchronisé évite les contradictions invisibles au premier regard, mais évidentes pour un instructeur qui compare les documents ligne par ligne.

Les pièces complémentaires à prévoir selon le terrain et les travaux

Les plans PCMI1 à PCMI8 ne couvrent pas toutes les situations. Certaines demandes exigent des documents additionnels : attestation thermique dans certains cas, pièces liées à une démolition, justificatif de servitude de cours communes, documents spécifiques en zone à risque ou en secteur soumis à des prescriptions particulières.

Des références comme PCMI14-1, PCMI19 ou PCMI24 peuvent apparaître selon la nature du projet et sa localisation. Un terrain concerné par un PPRI, une opération dans un lotissement, une construction proche d’un monument historique ou un projet ayant une incidence particulière sur l’environnement ne se traite pas comme une extension simple en zone urbaine.

Les seuils de surface influencent aussi les démarches. Une construction dépassant 150 mètres carrés de surface de plancher implique le recours à un architecte. Pour certaines extensions, les seuils de 20 mètres carrés, de 5 à 40 mètres carrés en zone urbaine du PLU, ou de 20 mètres en dehors de la zone urbaine du PLU peuvent modifier le type d’autorisation ou les exigences du dossier. Il faut donc vérifier le projet au regard de la surface de plancher, de l’emprise au sol et des règles communales.

Préparer des plans conformes sans ralentir l’instruction

Vérifier la cohérence avant le dépôt

Avant de déposer le dossier en mairie ou par voie dématérialisée, relisez les plans comme le ferait le service instructeur. Les surfaces déclarées correspondent-elles aux dessins ? Les limites de propriété sont-elles visibles ? Les accès véhicules et piétons sont-ils indiqués ? Les réseaux sont-ils mentionnés ? Les hauteurs des façades correspondent-elles à la coupe ?

Le délai d’instruction est généralement de 2 mois pour une maison individuelle et de 3 mois pour d’autres projets, avec parfois 1 mois supplémentaire ou des délais pouvant aller jusqu’à 5 mois dans certains cas particuliers. Une demande de pièces manquantes interrompt la dynamique du dossier et repousse d’autant la décision. Un permis accordé est ensuite valable 3 ans, sous réserve du respect des formalités et de l’affichage sur le terrain.

Faire soi-même ou se faire accompagner

Il est possible de réaliser soi-même ses plans avec un logiciel de dessin, un fichier modèle ou un service en ligne, surtout pour un projet simple et bien documenté. Cette option demande toutefois de comprendre les échelles, les cotes, les règles d’urbanisme et la logique des pièces PCMI.

Faire appel à un architecte, un dessinateur ou un expert en urbanisme devient pertinent lorsque le terrain est complexe, que le projet dépasse les seuils réglementaires, qu’il se situe en secteur protégé ou que plusieurs contraintes se croisent. L’accompagnement professionnel apporte surtout une méthode : lecture du PLU, choix des pièces nécessaires, production de plans cohérents et réduction du risque de refus ou de demande de complément.

Un bon dossier de permis de construire n’est donc pas seulement complet sur le papier. Il raconte le même projet dans tous ses plans, avec des informations lisibles, cotées et compatibles avec les règles locales. C’est cette cohérence qui facilite l’instruction et sécurise le passage de l’idée au chantier.
