Panne de charpente métallique : choisir le profilé adapté à votre portée

17 août 2026 Marine Durand 4 min de lecture

Dans une ossature métallique, la panne est l’élément structurel qui relie les fermes ou les portiques à la couverture. Elle assure la transmission des charges climatiques, comme la neige et le vent, ainsi que le poids propre de la toiture vers l’ossature principale. Maîtriser ses caractéristiques techniques est indispensable pour garantir la sécurité et la longévité de tout bâtiment, qu’il s’agisse d’un entrepôt, d’une structure agricole ou d’un atelier.

Table des matières

Les différentes familles de pannes métalliques

Le choix du profilé dépend de la portée à franchir et des charges appliquées. Trois grandes familles de produits dominent le marché.

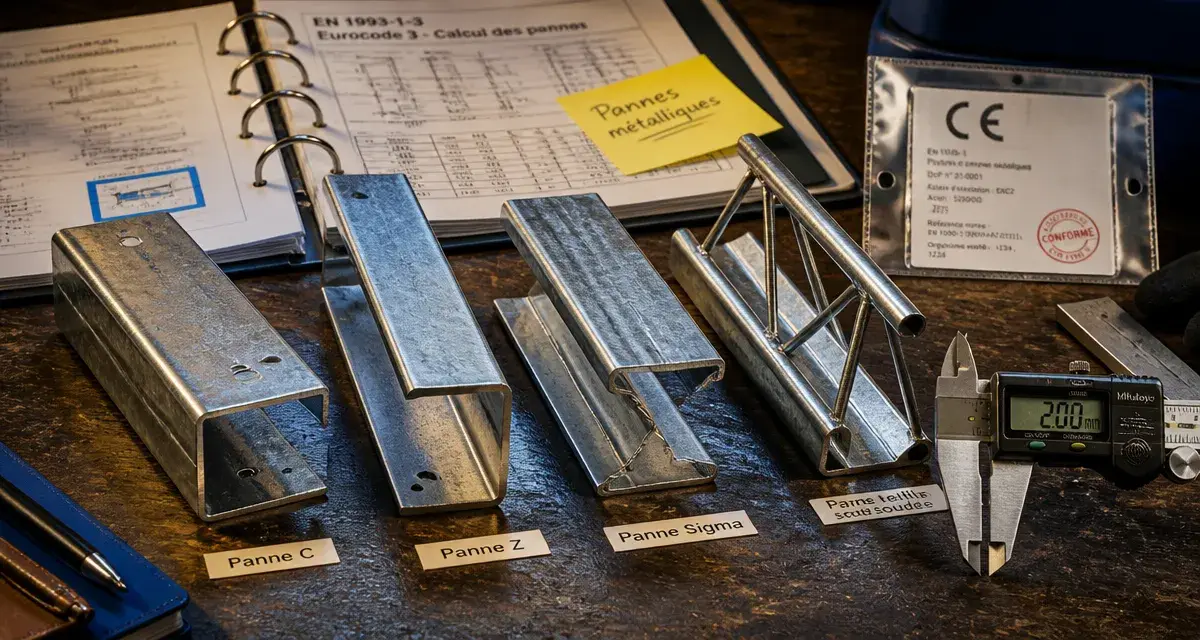

Profilés formés à froid (C, Z, Sigma)

Ces éléments sont obtenus par pliage de tôles en acier galvanisé. Très légers, ils offrent un excellent rapport résistance-poids. Le profil en C est le standard pour les structures classiques. Le profil en Z est apprécié pour sa capacité à être chevauché, assurant ainsi une continuité mécanique sur plusieurs appuis. Le profil Sigma se distingue par une rigidité supérieure, adaptée aux portées importantes ou aux zones soumises à de fortes charges de neige.

Laminés à chaud (IPE, HE)

Plus massifs, les profilés laminés à chaud comme les IPE ou les HE interviennent lorsque les contraintes mécaniques excèdent les capacités des profilés minces. Ils sont privilégiés pour les structures de grande envergure où la rigidité flexionnelle est le critère technique prioritaire.

Pannes treillis

Pour les portées dépassant 10 mètres, les profilés standards atteignent leurs limites. Les pannes en treillis, composées d’un assemblage de cornières ou de tubes soudés, permettent de franchir de grandes distances tout en conservant une structure légère. Leur mise en œuvre nécessite une étude spécifique en bureau d’études pour valider le comportement aux efforts tranchants et au déversement.

Conception et dimensionnement : le respect des Eurocodes

Le dimensionnement d’une panne métallique doit répondre aux exigences des Eurocodes : la partie 1-1 pour les laminés à chaud et la partie 1-3 pour les profilés formés à froid. Avant de valider une section, il est nécessaire de définir le schéma statique : isostatique sur deux appuis ou hyperstatique sur trois appuis et plus.

Norme XP ENV 1993-3-1 : Calcul des pylônes et mâts en acier · Accédez aux règles techniques officielles pour le calcul et la conception des structures en treillis et des mâts haubanés en acier.

Le calcul de la flèche est un point de vigilance critique. Pour assurer la stabilité, la panne doit reposer sur une modélisation intégrant les charges descendantes et les effets de torsion induits par la pente de la toiture. Une mauvaise analyse de ce transfert de charge peut provoquer un déversement prématuré, où la panne pivote sous la charge au lieu de travailler en flexion pure, ce qui réduit drastiquement sa capacité portante.

Pose et systèmes de fixation

La performance finale de l’ossature dépend de la qualité de la mise en œuvre. La fixation aux fermes s’effectue généralement par le biais d’échantignoles, des pièces métalliques soudées ou boulonnées qui solidarisent la panne à la structure tout en absorbant les dilatations thermiques.

Pour les systèmes hyperstatiques, l’éclissage est indispensable pour assurer la continuité mécanique entre deux pannes. L’installation de liernes, ou tirants intermédiaires, permet de réduire la longueur de flambement et d’empêcher la rotation latérale. L’entraxe est dicté par la capacité de portée du bac de couverture : il est inutile de surdimensionner les pannes si la couverture limite l’espacement à 5 ou 6 mètres.

Panne métallique vs panne bois : le match

L’acier galvanisé s’impose comme une alternative performante au bois. Contrairement au matériau naturel, l’acier ne craint ni l’humidité, ni les insectes xylophages, ni les champignons. Il ne travaille pas dans le temps, ce qui évite les phénomènes de flèche différée qui fragilisent les toitures après quelques années.

Les progrès techniques permettent aujourd’hui d’obtenir des produits 9 % plus résistants que les standards d’ancienne génération, pour un poids équivalent. La galvanisation à chaud garantit une protection contre la corrosion, souvent couverte par une garantie anti-percement de 10 ans. Cette durabilité réduit les coûts d’entretien, rendant l’investissement initial plus rentable pour la majorité des projets professionnels.

Conseils pour l’achat et la livraison

Pour l’approvisionnement, privilégiez des fournisseurs proposant des découpes sur mesure. Avec plus de 30 longueurs disponibles, il est rare de devoir effectuer des coupes sur chantier, ce qui préserve la couche de galvanisation. Vérifiez systématiquement la disponibilité des fiches techniques et des tableaux de charges admissibles.

Anticipez les délais, qui varient de quelques jours à quatre semaines selon la complexité du profilé. Privilégiez des solutions offrant une livraison directe sur site, particulièrement pour les profilés de grande longueur nécessitant un transport spécialisé. Assurez-vous que le fournisseur respecte les normes de marquage CE, garantissant que le produit a subi les tests de conformité nécessaires pour une utilisation en toute sécurité dans une structure porteuse.
