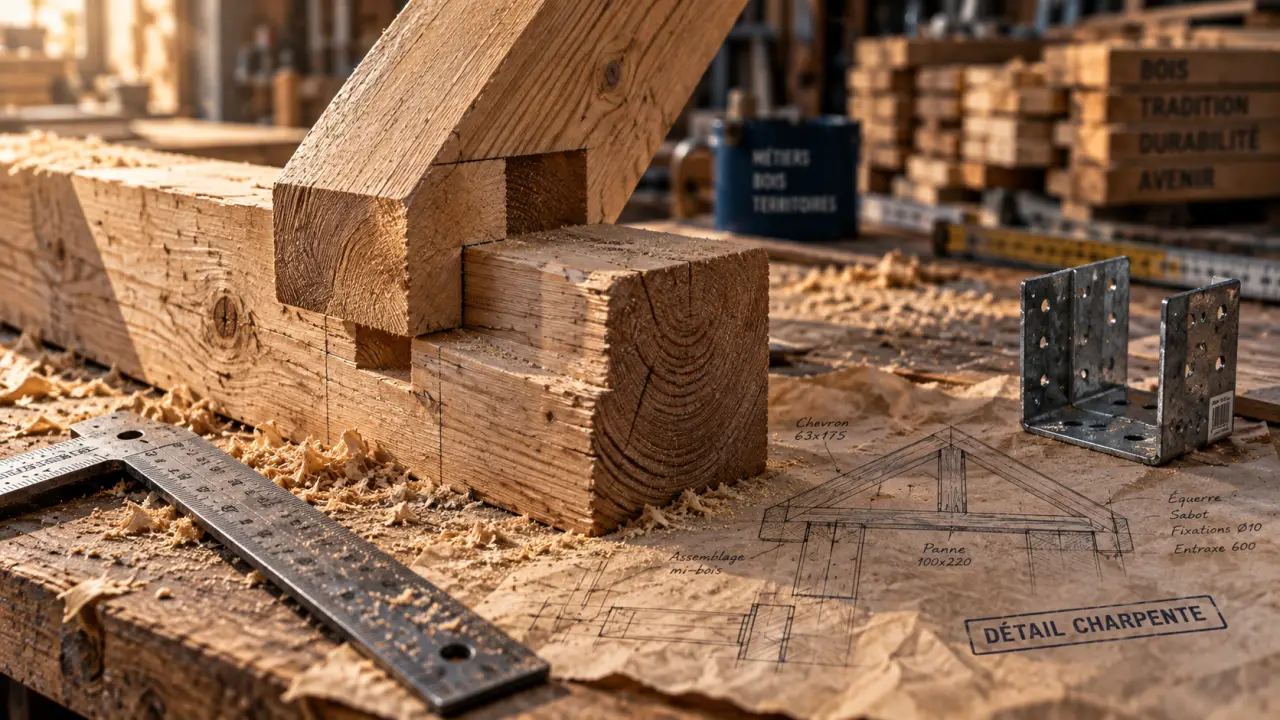

Détail de charpente bois : les assemblages qui limitent les déformations

14 septembre 2026 Marine Durand 7 min de lecture

Un détail de charpente bois ne se limite pas au dessin d’une pièce ou au choix d’un assemblage traditionnel. Il précise la circulation des charges, les mouvements possibles du bois et la manière dont l’eau est tenue à distance. Un projet fiable repose sur des détails lisibles, adaptés à la portée, aux appuis, à la couverture et à l’environnement du bâtiment.

Table des matières

Lire un détail de charpente bois avant de choisir un assemblage

Chaque élément a une fonction précise : les chevrons portent la couverture, les pannes reprennent les chevrons, puis les fermes ou les murs porteurs transmettent les efforts jusqu’aux fondations. Le détail doit rendre ce cheminement évident. Lorsqu’une charge arrive sur une pièce sans appui suffisant, ou qu’une fixation travaille dans une direction pour laquelle elle n’est pas prévue, le risque de flèche, de fissure ou de déformation augmente.

Identifier les efforts réellement supportés

Une charpente reçoit son propre poids, celui de la couverture, les effets du vent, la neige selon la zone et les charges ponctuelles liées à un plafond, à un conduit ou à un équipement. Une pièce horizontale travaille surtout en flexion, un poteau principalement en compression et un contreventement limite les déplacements latéraux. Un bon détail ne consiste pas à multiplier les connecteurs : il place chaque liaison là où elle reprend efficacement l’effort prévu.

Distinguer structure, fixation et finition

Un boulon, une équerre ou un sabot métallique ne remplacent pas automatiquement une conception structurelle. Ils assurent une liaison définie, tandis que les sections, les appuis et les distances entre les éléments déterminent la capacité globale de l’ouvrage. Il faut aussi séparer le détail de finition du détail porteur. Un habillage décoratif peut masquer une fixation, mais il ne doit ni empêcher son contrôle ni retenir l’humidité contre le bois.

Les assemblages à dessiner avec précision

Les assemblages traditionnels et les connecteurs métalliques peuvent être performants lorsqu’ils sont dimensionnés pour le projet. Le choix dépend notamment des sections, de l’accessibilité au montage, de l’aspect recherché et des charges à reprendre. Dans tous les cas, un dessin utile indique les pièces assemblées, le type de fixation, les appuis et les réservations nécessaires.

Appui de panne, chevron et fermette

Au droit d’un mur ou d’une ferme, l’appui doit offrir une surface de contact suffisante et stable. Une panne qui repose partiellement sur un support, ou un chevron simplement posé sans retenue adaptée, peut se déplacer sous l’effet du vent ou du retrait du bois. Les entailles doivent être conçues avec prudence : elles facilitent parfois la mise en place, mais réduisent aussi la matière disponible dans une zone sollicitée.

Tenon-mortaise, embrèvement et connecteurs métalliques

Le tenon-mortaise et l’embrèvement permettent de transmettre des efforts tout en conservant une lecture artisanale de la structure. Ils exigent toutefois une exécution précise, car un jeu excessif favorise les mouvements. Les sabots, équerres, tiges et boulons offrent une solution rapide et reproductible, à condition de respecter leur positionnement et leur usage prévu. Un assemblage mixte peut être pertinent : le bois assure l’appui, tandis que le connecteur sécurise le maintien ou la reprise d’un effort spécifique.

Prévoir le mouvement naturel du bois et gérer l’humidité

Le bois évolue avec les variations d’humidité et de température. Un détail de charpente bois durable laisse ces mouvements se produire sans créer de contrainte inutile. Cette précaution compte particulièrement aux jonctions entre le bois, le métal, la maçonnerie et l’isolation, car ces matériaux ne réagissent pas de la même manière.

Éviter de bloquer les retraits et les gonflements

Une liaison trop rigide entre plusieurs pièces peut concentrer les contraintes pendant les mouvements du bois. Les fentes superficielles ne signalent pas toujours un problème structurel, mais elles doivent être distinguées d’une fissure qui traverse une zone d’assemblage ou fragilise un appui. Des jeux de montage maîtrisés, des fixations adaptées et un sens de pose cohérent permettent d’absorber une partie de ces variations sans dégrader la stabilité.

Un désordre commence souvent par un détail qui paraît secondaire : une tête de poteau sans protection, une eau de condensation qui stagne derrière un habillage ou une extrémité de panne enfermée dans une maçonnerie humide. La charpente peut rester saine longtemps, puis se dégrader localement là où l’air ne circule plus. Prévoir une lame d’air, une rupture capillaire, un rejet d’eau et un accès d’inspection rend ce point caché plus durable et plus facile à surveiller.

Protéger les zones exposées sans enfermer le bois

Les abouts de pièces, les pieds de poteaux et les traversées de toiture méritent une attention particulière. L’objectif est d’éloigner l’eau, de favoriser le séchage et d’empêcher le contact prolongé avec un support humide. Une protection efficace ne repose pas seulement sur un produit appliqué sur le bois. Elle commence par une conception adaptée, avec une pente, un débord de toit, une couvertine, un solin ou une pièce métallique appropriée à la situation.

Assurer le contreventement et les liaisons avec le bâtiment

Une charpente ne doit pas seulement porter les charges verticales. Elle doit aussi résister aux efforts horizontaux et aux soulèvements. Les détails de contreventement sont donc aussi importants que les assemblages visibles. Ils concernent la toiture, les murs porteurs et les ancrages à la structure du bâtiment.

Les diagonales limitent le déversement et la déformation des plans de toiture.
Les liens entre pannes et fermes stabilisent les éléments porteurs dans leur plan de travail.
Les ancrages évitent qu’une toiture se soulève ou se décale sous l’action du vent.
Les appuis sur maçonnerie répartissent les charges sans fragiliser le support.

Le raccord entre charpente et mur demande une vigilance particulière. Une muralière, par exemple, doit être fixée dans un support capable de reprendre les efforts, et non dans un simple parement. De même, une charpente ancienne ne doit pas recevoir un nouvel aménagement sans vérification des sections, des appuis et des éventuelles altérations du bois.

Faire valider les détails avant le chantier

Un plan de charpente exploitable décrit les dimensions, les niveaux, les pentes, les assemblages et les fixations. Il signale aussi les points singuliers : trémie, lucarne, cheminée, noue, fenêtre de toit, reprise sur existant ou changement de pente. Ces zones concentrent souvent les découpes et les efforts. Elles ne doivent pas être résolues au dernier moment sur le chantier.

Point à contrôler	Question utile	Risque si le détail manque
Appui	La pièce repose-t-elle sur une surface stable et suffisante ?	Écrasement local ou flèche
Fixation	Le connecteur reprend-il bien l’effort prévu ?	Déplacement ou arrachement
Humidité	L’eau peut-elle être évacuée et le bois séché ?	Dégradation localisée
Contreventement	Les efforts horizontaux ont-ils un chemin jusqu’aux appuis ?	Déformation de l’ensemble

Pour une construction neuve, une extension ou une modification importante, le détail doit être établi ou vérifié par un professionnel compétent en structure bois. Cette étape permet d’adapter les assemblages à la configuration réelle du bâtiment plutôt que de reproduire un schéma standard. Une charpente bien détaillée reste plus simple à monter, à contrôler et à entretenir au fil des années.
